帳票への図面の貼り付けに対応していますか？

■設計図（図面）の設定手順

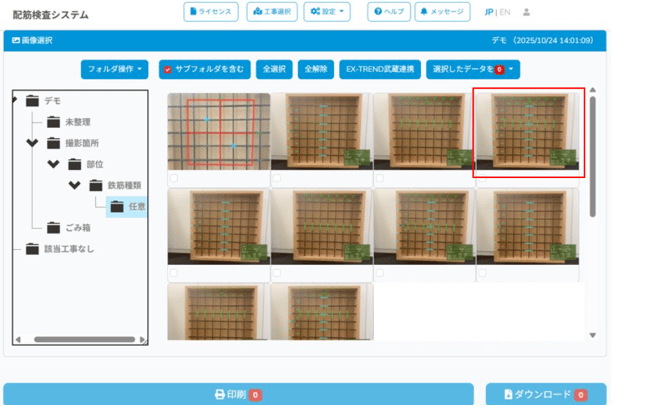

1. クラウド管理画面の「画像選択」画面で、対象の計測データをダブルクリックして詳細画面を開きます。


2. 「編集」をクリックします。

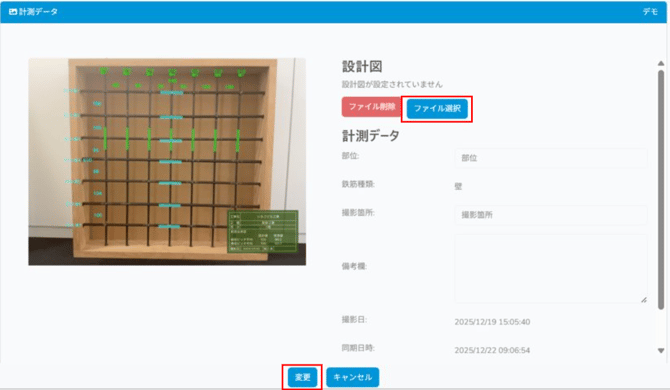

3. 画面右側の「設計図」エリアにある「ファイル選択」をクリックし、PC内の図面ファイルを選択します。
4. 「変更」をクリックして保存します。これにより、計測写真と図面が紐付けられます。




■帳票（PDF）への反映

• 設定した設計図は、クラウドから出力する帳票（PDF）上に、計測結果や写真と並んで自動的にレイアウトされます。
• この設定は「帳票出力用」の紐付けであり、撮影済みの電子小黒板そのものを書き換えるものではありません。



■留意事項

• 設計図の設定可能枚数：
  設計図は1つの計測データに対して1枚設定できます。
• 電子小黒板（写真内の黒板）への貼り付け：
  電子小黒板は撮影時に内容が確定するため、後からクラウド上で図面を貼り付けることはできません。電子小黒板に図面を表示させたい場合は、撮影前にiPadアプリ側で図面を取り込み、設定しておく必要があります。

• 設計図の変更：
  設定済みの設計図は、編集画面からいつでも削除や差し替えが可能です。
