径の異なる鉄筋が交互に配置されている千鳥配筋の鉄筋径の計測に対応しているか？

BAIASでは鉄筋径が交互に異なる配筋においては、下記のような計測イメージとなります。

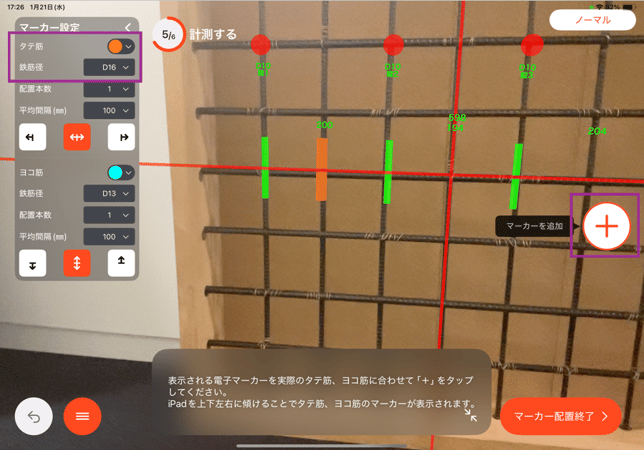

1. マーカー設定で鉄筋径と対応する色を設定します。
   iPadを上下左右に傾け、画面上の電子マーカーを実際の鉄筋に合わせ、「＋」をタップしてマーカーを確定させます。

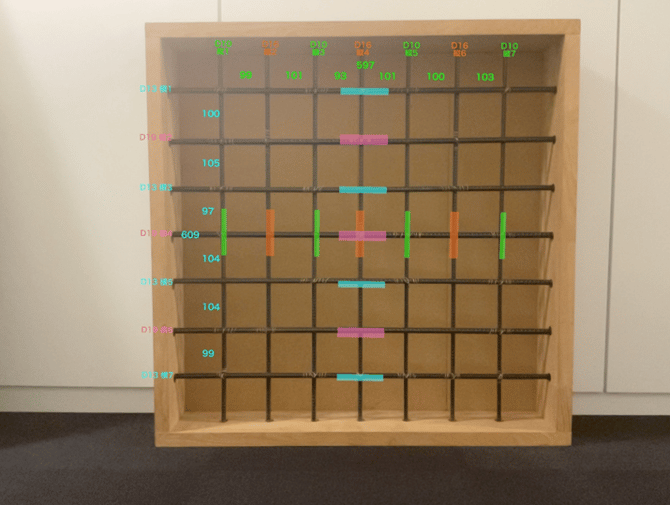

2. 複数の鉄筋径が混在していても計測可能で、下に示す画面のとおり計測結果の重畳表示を行います。






※帳票上に表示される鉄筋径の欄は設計値入力時に指定した１つのみとなりますので、ご注意ください。
